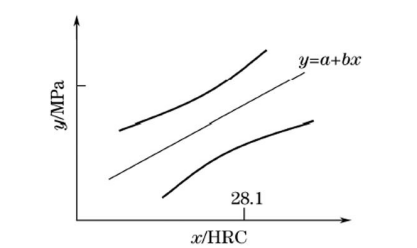

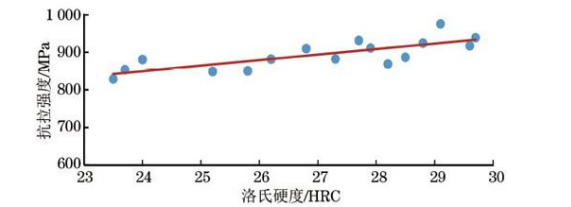

在多數實驗中觀測到，金屬硬度越高，材料強度通常也越大。為探究洛氏硬度與拉伸強度在特定范圍內的關聯，廣材試驗機選取16組石油鉆桿管體試樣，通過機械加工分別制成拉伸試樣與洛氏硬度試樣，進而開展拉伸試驗與洛氏硬度試驗驗證。 一、試樣制備與試驗方法 1. 洛氏硬度試樣的制備 依據GB/T 230.1-2018《金屬材料洛氏硬度試驗 第1部分：試驗方法》的要求制備，洛氏硬度試樣如下圖所示： 2. 拉伸試樣的制備 依照GB/T 228.1-2010《金屬材料拉伸試驗 第1部分：室溫試驗方法》附錄E的規范，加工為全壁厚縱向矩形試樣，如下圖所示： 3. 洛氏硬度試驗方法 參照GB/T 230.1-2018標準，試驗于室溫環境（10~35℃）開展，溫度波動可能影響實驗結果。試驗臺需平穩放置在剛性支撐物上，表面不得殘留鐵屑及其他污物，且需保證壓頭軸線與試樣表面垂直，避免出現位移。使壓頭與試樣表面接觸，在無沖擊、無振動的條件下均勻施加初始試驗力F0，初始試驗力的保持時長不超過3秒；從初始試驗力F0施加至總試驗力F的時長需控制在1秒至8秒之間?？傇囼灹的保持時間為（4±2）秒，隨后卸除主試驗力F1，維持初始試驗力F0，待短時間穩定后讀數記錄。每組試樣測試16個洛氏硬度點，取平均值作為最終結果，具體試驗數據見表1。 4. 拉伸試驗方法 試驗所用引伸計型號為FS-004，精度級別為0.5級，標距設定為50mm；試驗控制軟件為IDEARTEST 2010 WincoTechnology Inc.，試驗溫度控制在（23±5）℃。試驗時需確保被夾持試樣承受軸向拉力，避免出現斜拉情況——斜拉可能導致試樣受力不均，進而影響試驗結果的準確性。試驗速度采用位移控制模式，橫梁位移速度為1.5mm·min?1，拉伸試驗結果見表1。 表1：拉伸與洛氏硬度試驗結果--- 二、試驗結果分析 1. 散布圖 為分析洛氏硬度與抗拉強度的關聯，依據實驗數據繪制散布圖，橫坐標設定為洛氏硬度，縱坐標為對應的抗拉強度，具體如下圖所示： 洛氏硬度與抗拉強度的散布圖 由上圖可見，隨著材料洛氏硬度的提升，其抗拉強度呈現上升態勢。因此，可采用回歸分析法探究洛氏硬度與拉伸強度的內在關系。 2. 相關系數 從圖3能夠看出，16個測試點大致分布在一條直線附近，但并非完全重合。為表征洛氏硬度與抗拉強度線性關系的緊密程度，采用統計量r作為兩變量的相關系數。公式中：x代表洛氏硬度，y代表抗拉強度。r>0時，兩變量呈正相關，即x數值越大，y越有增大的傾向；r<0時，兩變量呈負相關，即x數值越大，y越有減小的傾向；r=0時，兩變量無線性相關，但可能存在特殊的曲線關系。由于相關系數基于樣本計算得出，即便兩變量無相關性，計算結果也未必恰好為0。 3. 一元線性回歸方程的顯著性檢驗 構建回歸方程的目的，是用公式呈現兩個存在線性關系的變量。但實驗過程中難免存在誤差，因此需通過方差分析等統計技術，對求得的方程進行顯著性檢驗，判斷其是否具備實際意義。 實驗數據波動的成因主要有兩點：一是自變量x的取值不同，導致y值產生差異；二是除自變量x外的其他各類因素，統稱為隨機誤差。 經計算，在a=0.05的顯著性水平下，該回歸方程具有統計學意義。 4. 利用回歸方程進行預測 當洛氏硬度為28.1時，以95%的置信度可預測，抗拉強度范圍為852.92~966.54MPa，預測區間示意圖如圖4所示：預測區間圖 由上圖可知，x0越接近均值，區間寬度越窄，預測精度越高。 本文中樣本量n僅為16，硬度取值范圍為21~30HRC。實際應用中，探究抗拉強度與洛氏硬度的回歸關系時，應選取充足的樣本量，以建立更可靠的回歸關系式。 5. 相關系數的檢驗 經計算，相關系數r=0.78。查閱表2中相關系數檢驗的臨界值，因計算所得r>0.497，說明實驗數據處于拒絕域內，表明洛氏硬度與抗拉強度存在顯著的正線性相關關系。 表2：檢驗相關系數的臨界值表 經計算，最終得到的一元線性回歸方程為：y =496.55+14.704x(2)6. 結論 (1) 任何強度與硬度換算表都無法詳盡提供任意硬度與抗拉強度的換算數值，因此，對海量實驗數據進行計算機回歸分析，獲取拉伸強度與洛氏硬度的回歸關系具有實際應用價值。 (2) 洛氏硬度與抗拉強度本質上并非直線關系，而是曲線關系，但在特定范圍內可近似視為線性關系。 (3) 本次得到的回歸關系式為y=496.55+14.704x。在生產條件固定的前提下，洛氏硬度檢測具備快速、簡便的優勢。對于部分無法進行拉伸試驗，且不便開展布氏硬度試驗及儀器壓痕試驗的材料，可通過預先建立的回歸方程估算其抗拉強度。 以上為金屬材料洛氏硬度與抗拉強度關系的相關介紹，希望能幫助大家準確理解二者的關聯。后續我們還將圍繞金屬材料測試開展相關科普，例如金屬材料洛氏硬度與抗拉強度的換算標準、相關參考規范、金屬材料抗拉強度的定義、洛氏硬度與強度對照表、常見金屬材料的抗拉強度及洛氏硬度等內容，與大家共同探討交流！ 要不要我幫你整理一份**該文本的核心知識點提煉版，方便快速查閱關鍵信息？
